儀器概述
粒子粒徑增長器（A10 PSM）的主要功能是使納米粒子增長，達到一臺標準CPC的檢測限。A10 PSM激活粒徑最小可達1nm, 可以觀測核膜態粒子和分子簇的大小。該儀器可測量大氣中超細粒子，可以利用1-3nm粒子的活化譜圖進一步研究粒子的增長過程。
A10 PSM選擇硫酸銨作為標定物質。在標定的基礎上，用戶可以在軟件中輕松選擇氧化鎢當量的切割粒徑。可選50%切割效率的當量粒徑范圍為1.3nm-2.5nm。
A10PSM研究的粒子直徑低于現今任何一臺CPC的檢測限！
功能特點
- 實時計數粒子數目，最小粒徑達1nm
- 同時可以對檢測電中性粒子進行檢測
- 采用原位技術實時檢測粒子的成核時間及大小現象
- 研究1-3nm顆粒物的形成與增長過程
- 通過活化譜圖可獲取檢測粒子的粒徑或者組分的活化譜圖信息
應用范圍
- 納米氣溶膠粒子研究
- 機動車排放研究
- 大氣環境監測
- 氣候變化研究
- 健康研究
應用案例

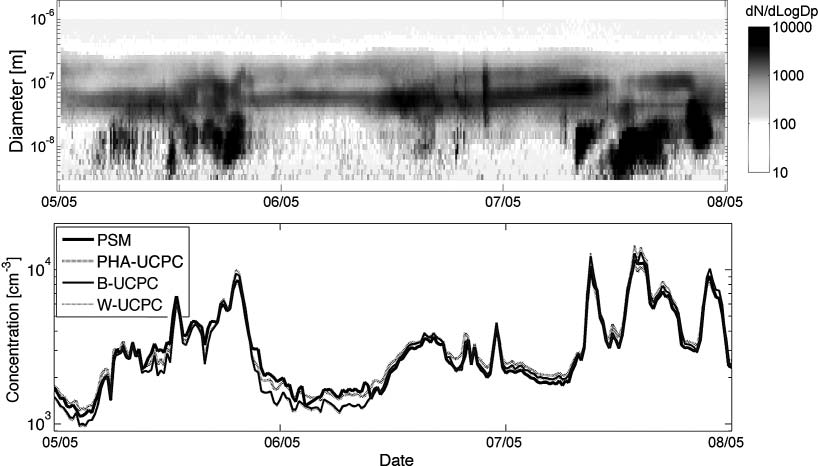

2009年5月于芬蘭北方森林觀測站，三天連續觀測記錄的數據結果；其中氣溶膠粒子分布來自DMPS（上圖），下圖為參與實驗的儀器總粒子數濃度對比，包括PSM樣機、PHA-UCPC、TSI3776（B-UCPC）、TSI3786(W-UCPC)。圖中數據表明，PSM測得的總粒子濃度與其它商用CPC基本一致；只有在最初的兩天比較高，由于這段時間粒子濃度比較低而PSM較低的檢出限又使PSM能夠檢出更多的粒子。這與Lehtipalo et al.(2009)的觀測結果相吻合。
技術指標
- 粒徑測量范圍：1-1000 nm ，檢測下限可以自行設置。使用氧化鎢的當量粒徑，范圍為1.3-2.5 nm
- 采樣流量：2.5 LPM，進入CPC樣品流量為1-1.5 LPM。用戶可選擇其它流量，具體請聯系廠家。
- 使用液體：二甘醇
- 運行溫度范圍：15 - 35°C
- 通信接口：RS-232串口和USB 2.0接口
- 可編程0-10V模擬輸出給外部設備，如用于控制DMA或者過濾粒子
- 外部真空要求：常溫常壓環境時，小于0.4 bar
- 外部加/供壓要求：常溫常壓環境時，1-2.5 bar
- 尺寸：290 * 490 * 465 （H*W*D mm）
- 重量：17kg
- 電源：88 - 264 VAC，320 W
工作原理

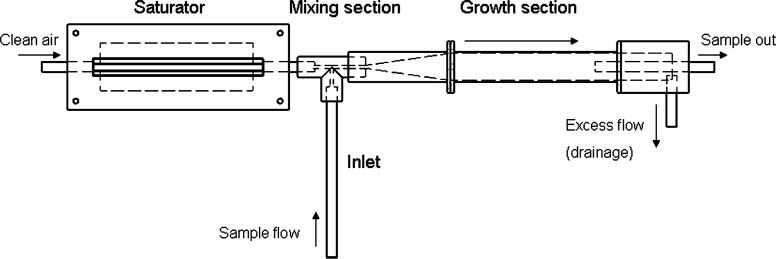

PSM主要由三部分組成，包括飽和器單元、混合裝置單元、粒子增長單元。如圖所示，過濾后的干凈空氣進入由工作液體（二甘醇）包圍的多孔飽和器，形成高溫飽和氣流；然后持續與冷卻的氣溶膠氣流混合，形成過飽和的混合氣流；并進入長15厘米的增長管路單元，完成粒子增長。
PSM通過精確控制氣流流量和各單元濕度促進粒子冷凝增長，并通過獨特的設計防止液體溢出、減少粒子損失?；旌蠁卧牡倪x材阻止與其它部分的熱傳導，保證絕熱增長環境，同時保證粒子與飽和氣流和充分混合。
參考文獻
- J. Vanhanen , J. Mikkilä , K. Lehtipalo , M. Sipilä , H. E. Manninen , E. Siivola , T. Petäjä & M. Kulmala (2011) Particle Size Magnifier for Nano-CN Detection, Aerosol Science and Technology, 45:4, 533-542.
- Kangasluoma, J., Franchin, A., Duplissy, J., Ahonen, L., Korhonen, F., Attoui, M., Mikkilä, J., Lehtipalo, K., Vanhanen, J., Kulmala, M., and Petäjä, T.: Operation of the Airmodus A11 nano Condensation Nucleus Counter at various inlet pressures, various operation temperatures and design of a new inlet system, Atmos. Meas. Tech. Discuss., 8, 8483-8508, doi:10.5194/amtd-8-8483-2015, 2015.
- Lehtipalo, K., Sipila, M., Riipinen, I., Nieminen, T., and Kulmala, M. (2009). Analysis of Atmospheric Neutral and Charged Molecular Clusters in Boreal Forest Using Pulse-Height CPC. Atmos. Chem. Phys. 9:4177–4184.
- Brus, D., Neitola, K., Hyvärinen, A.-P., Petäjä, T., Vanhanen, J., Sipilä, M., Paasonen, P., Kulmala, M., and Lihavainen, H.: Homogenous nucleation of sulfuric acid and water at close to atmospherically relevant conditions, Atmos. Chem. Phys., 11, 5277-5287, doi:10.5194/acp-11-5277-2011, 2011.
- Wimmer, D., Lehtipalo, K., Franchin, A., Kangasluoma, J., Kreissl, F., Kürten, A., Kupc, A., Metzger, A., Mikkilä, J., Petäjä, T., Riccobono, F., Vanhanen, J., Kulmala, M., and Curtius, J.: Performance of diethylene glycol-based particle counters in the sub-3 nm size range, Atmos. Meas. Tech., 6, 1793-1804, doi:10.5194/amt-6-1793-2013, 2013.
- Yu, H., Zhou, L. Y., Dai, L., Shen, W. C., Zheng, J., Ma, Y., and Chen, M. D.: Nucleation and growth of sub-3 nm particles in the polluted urban atmosphere of a megacity in China, Atmos. Chem. Phys. Discuss., 15, 18653-18690, doi:10.5194/acpd-15-18653-2015, 2015.
- Kulmala, M., Kontkanen, J., Junninen, H., Lehtipalo, K., Manninen, H.E., Nieminen, T., Petäjä, T., Sipilä, M., Schobesberger, S., Rantala, P., Franchin, A., Jokinen, T., Järvinen, E., Äijälä, M., Kangasluoma, J., Hakala, J., Aalto, P.P, Paasonen, P., Mikkilä, J., Vanhanen, J., Aalto, J., Hakola, H., Makkonen, U., Ruuskanen, T., Mauldin, R.L., Duplissy, J., Vehkamäki, H., Bäck, J., Kortelainen, A., Riipinen, I., Kúrten, T., Johnston, M.V. Smith, J.N., Ehn, M., Mentel, T.F., Lehtinen, K.E.J., Laaksonen, A., Keminen, V.-M., and Worsnop, D.: Direct observations of atmospheric aerosol nucleation. Science, 22, 911-912, 2013.
- Schobesberger, S. et al.: Molecular understanding of atmospheric particle formation from sulfuric acid and large oxidized organic molecules. Proc. Natl. Acad. Sci., 110, 17223-17228, 2013.
