儀器概述

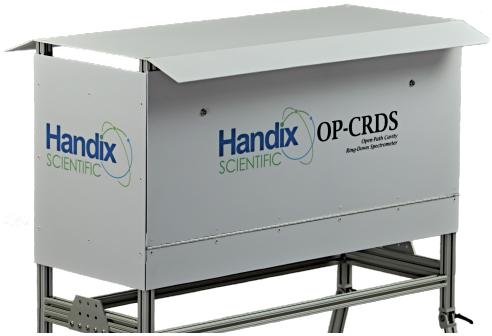

開路式腔衰蕩消光儀（英文名：Open-Path Cavity Ring-Down System；型號：OPCRDS；品牌：HSL）是一款測量真實環境條件下（無干燥）氣溶膠光學消光系數的高精密度儀器。該儀器是由位于美國科羅拉多州博爾德市（Boulder, CO, USA）的Handix Scientific,LLC.制造。OPCRDS能快速、實時、連續、直接、精確地測量氣溶膠的消光系數，儀器采用開路式測量，避免了由于粗粒子碰撞、高濕度粒子蒸發所帶來的損失從而導致的測量誤差。
技術優勢
- 不需要標定；
- 開放式測量區域設計，無進樣管路、無干燥，測量結果更接近于真實環境條件；避免了粗粒子與高濕度粒子的進樣損失；
- 自動零氣沖洗，背景信號更容易控制；避免了由于零氣通入所造成的觀測結果的偏低
應用案例

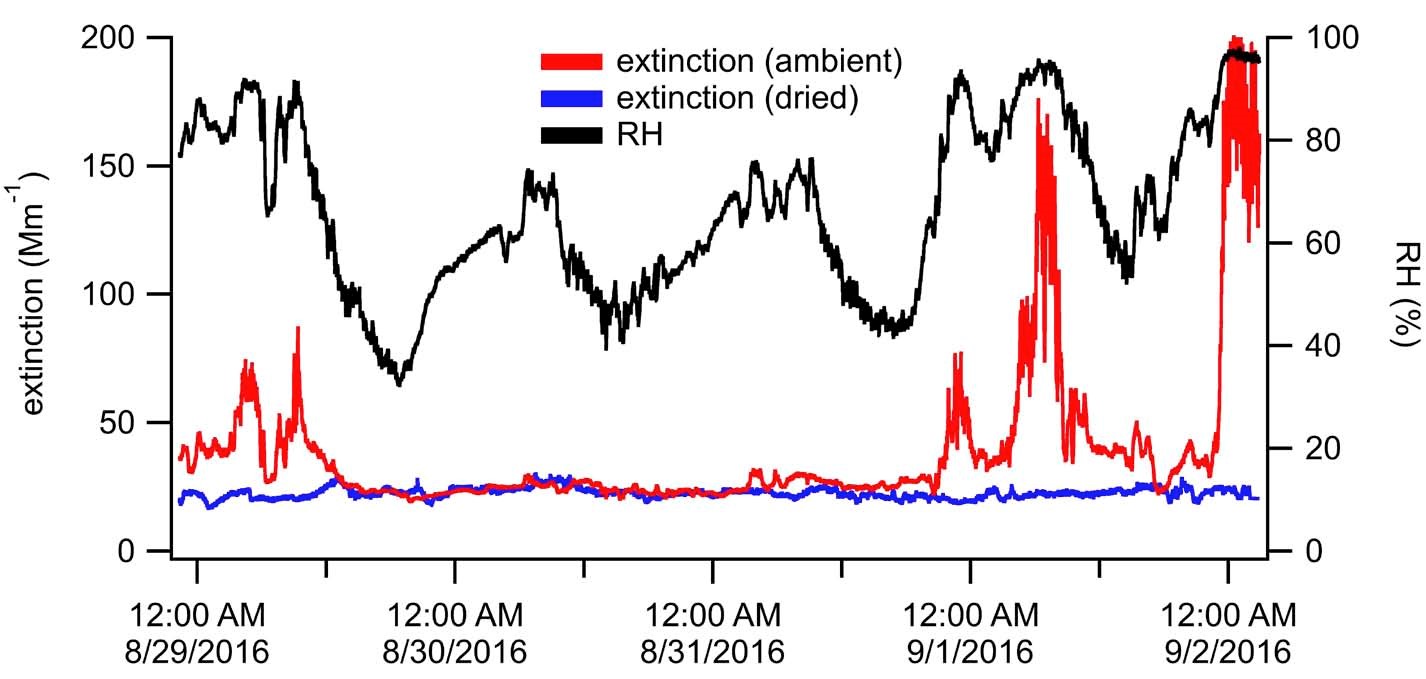

- 大煙霧山國家公園觀測結果的對比顯示，OPCRDS在一般濕度和高濕度環境條件中發揮優于其它進樣干燥后測量的儀器。圖中藍色為ARI CAPS的結果，相對濕度由OPCRDS的內置傳感器測量。當相對濕度大于90%時，消光系數會增強大約5-10倍。
結構與原理

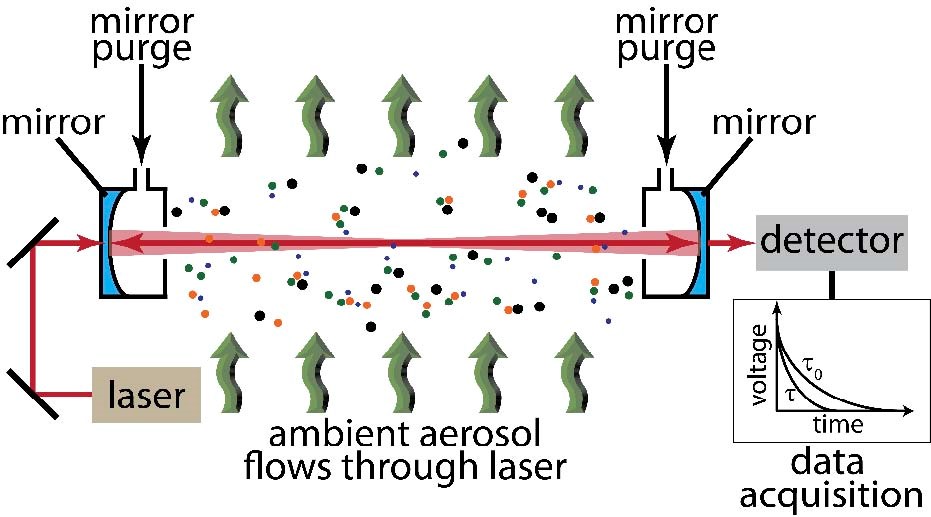

OPCRDS根據Closed-Path CRDS進行升級，采用開路式采樣系統，主要包括脈沖激光器和衰蕩腔。脈沖激光器為光源，衰蕩腔（此衰蕩腔為開放式設計）由兩個反射率在99%以上的反射鏡組成，衰蕩腔中為被測氣體，脈沖激光束入射衰蕩腔，并在兩個反射鏡之間來回反射，衰蕩腔外部采用高響應速率的探測器接受隨時間變化的輸出光強。
根據吸收光譜比爾定律，隨著光波的衰蕩，在腔外可以探測到隨指數衰減的光強信號：
It=I0exp(- t/τ)
式中，I0：入射到腔中的初始光強；t：光在腔中的衰蕩時間，τ與光腔中的損耗相關，損耗包括腔內介質的吸收損耗和其他損耗(如介質的散射損耗、腔鏡的透射、衍射及散射損耗)。
技術指標
- 全粒徑段測量
- 激光：波長674 nm，能量10mW
- 檢測限：下限0.05 Mm-1 (1σ)，上限約300 Mm-1
- 采樣頻率：1 Hz
- 采樣流量：約1500 LPM
- 背景校準：每20分鐘一次，校準2分鐘
- 環境條件：環境氣壓，低溫-20 ℃，高溫40 ℃，相對濕度約0-100%
- 數據存儲：閃存卡，每天30M
- 接觸測量目標的介質：銅、不銹鋼、鋁
- 數據輸出：8-wire, RJ-45, 10/100 BASE-T, TCP/IP
- 體積/重量：55” x 29” x 19”, 35 lbs；[140 cm x 74 cm x 49 cm, 16 kg]
- 電源：100-240 VAC (50/60Hz)，約250W
標準配置
- 1臺主機
- 1臺內置的數據采集模塊
- 1套預裝的實時數據采集和儀器控制軟件
- 1個定制的可重復使用的儀器運輸箱
參考文獻
- Gordon T D, Wagner N L, Richardson M S, et al. Design of a novel open-path aerosol extinction cavity ringdown spectrometer[J]. Aerosol Science and Technology, 2015, 49(9): 717-726.
