儀器概述
便攜式氣溶膠發生器（PAG-1010）是一款產生氣溶膠的儀器。主要用途是產生氣溶膠，用來測試標定其他測量氣溶膠的儀器。該儀器安裝在一個便攜儀器箱內，既可用于實驗室，又可以方便地帶到外場使用。

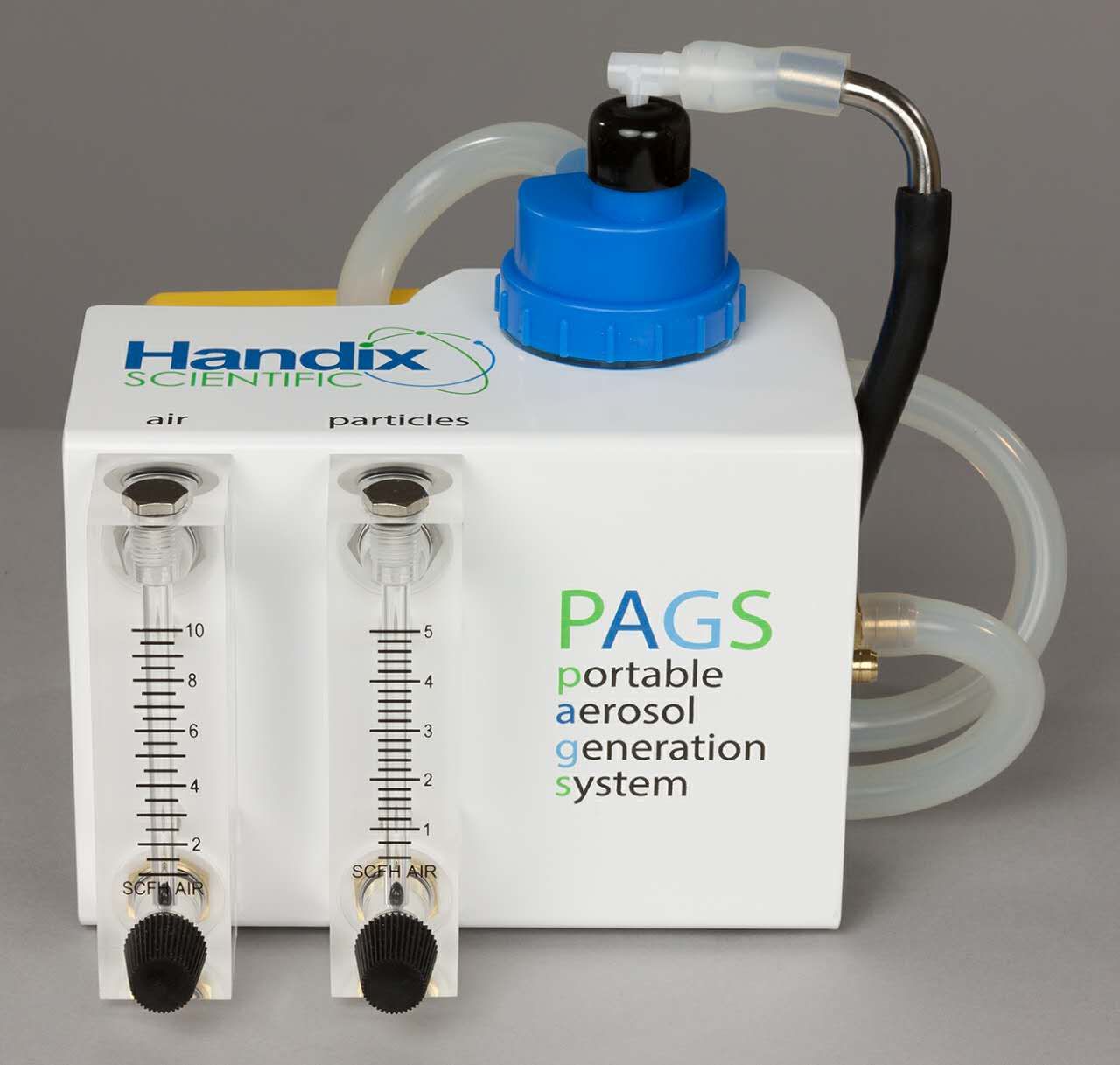

圖1. 便攜式氣溶膠發生器外觀
應用范圍
- 產生 PSL 小球、無機鹽、黑炭和其他氣溶膠，用來標定其他測量氣溶膠的儀器
技術特點
- 內置電池，無需額外供電
- 自身可產生零氣，無需另外提供
- 重量輕，體積小，便于攜帶
技術指標
- 產生的氣溶膠的尺寸： 由微球材料（PSL）或溶質性質等決定
- 產生的氣溶膠的濃度：用戶可調；液體霧化速率約為30ml/h
- 氣溶膠出品流量＜3SLPM，總流量（氣溶膠出口+鞘氣流量）＜5LPM，氣泵流量： 1-7 LPM
- 氣泵電源： 12VDC，1.67A；電池運行時長約1h，包含充電器（100-240VAC，50/60Hz）
- 儀器尺寸： 6.0"W x 7.5"D x 6.25"H（儀器箱尺寸13.38"L x 11.62"W x 6"H）
- 儀器重量： 3.6 kg
工作原理
儀器內置的氣泵產生一束高壓氣流，當經過高效過濾器過濾后的清潔氣流通過霧化瓶?jī)?nèi)的液體吸管上端時，部分液體（和溶于液體內的標準小球）被倒吸到吸管上空，這些液體就被高壓氣流打成細小水珠，從而生成氣溶膠。這些氣溶膠在混合箱內稀釋之后，就可以用來標定測量氣溶膠的儀器。
圖3. 便攜式氣溶膠發生器原理圖
