儀器概述
二次顆粒物氧化生成反應器（PAM）通過準確控制溫度、相對濕度、氧化劑濃度與相互比例等參數，在反應腔內產生一個已知的高氧化環境，能夠以分鐘為時間分辨率模擬大氣環境中氣體VOC前體物的氧化過程。該設備還能夠與許多氣溶膠觀測設備搭配使用，是一次氣溶膠非均相氧化研究與二次氣溶膠生成研究的重要工具。

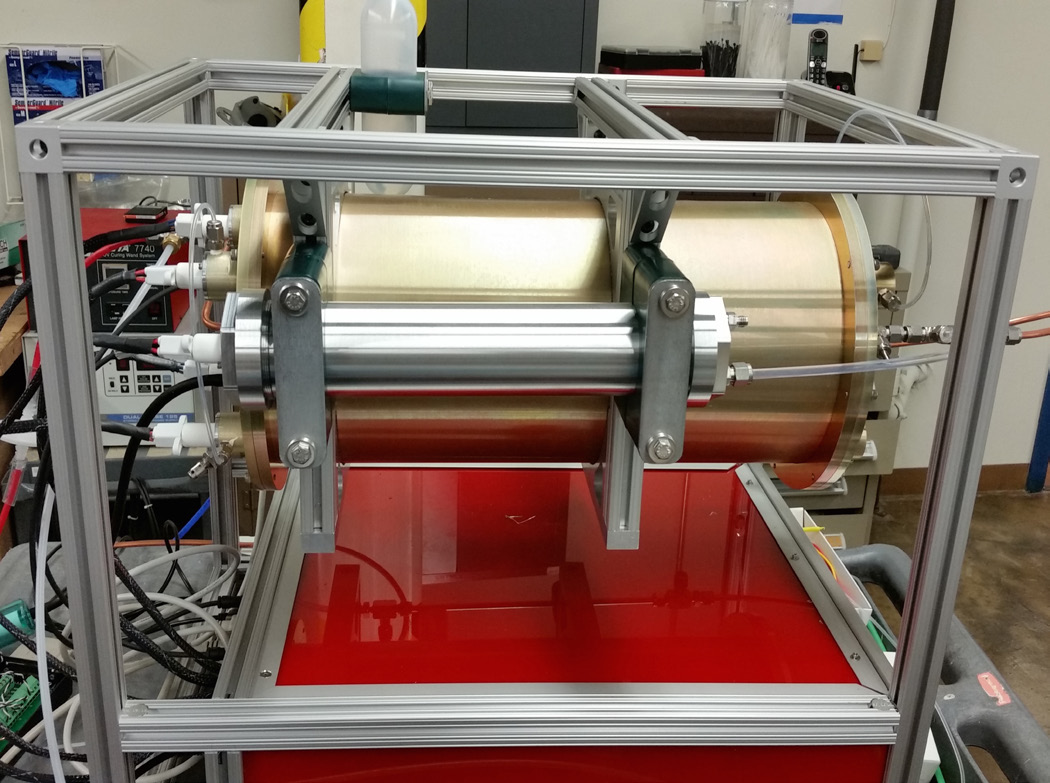

圖1. 二次顆粒物氧化生成反應器外觀
應用范圍
- 通過前體物的"氣體-OH自由基"或者"O3"氧化對二次氣溶膠進行實驗室或者外場觀測研究；
- 一次氣溶膠的非均相氧化研究；
- 同時兼容氣體和粒子的質譜技術；
- 對實驗室生成二次氣溶膠的煙霧箱技術的補充；
技術特點
- 基于賓夕法尼亞州立大學（Penn State）流動反應器設計；
- 可外場使用且能夠與多種氣溶膠設備兼容；
- 在較高的分辨率條件下，通過調節紫外燈（初始發射強度：λ=254 nm）可獲得不同尺度的氧化劑暴露時間；
- 反應器中OH、HO2、O3的濃度是日間對流層中濃度的100-10000多倍，但其相對比例保持近似，能夠在幾分鐘內模擬實際大氣中一天的氧化過程；
性能展示

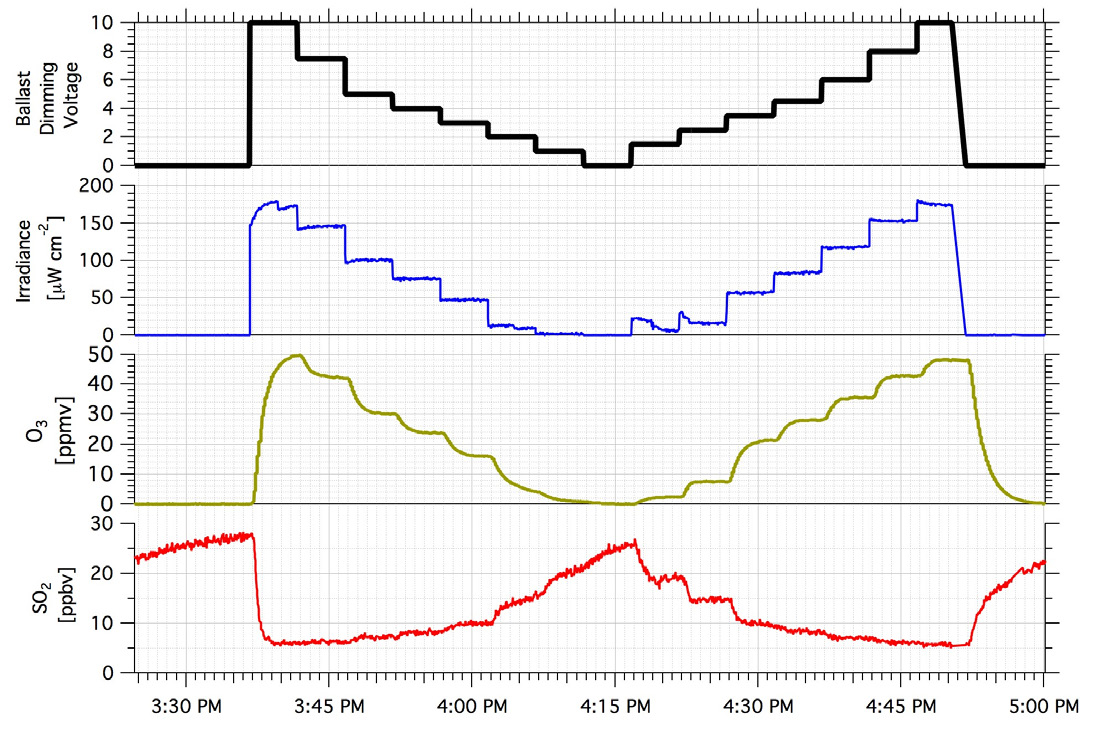

圖2. OH自由基標定實驗中的時間變化序列，實驗使用SO2作為反應示蹤物。供給UV燈的電壓從0-10V逐步上升，從而逐步改變紫外輻射強度和臭氧在PAM腔中的混合比。

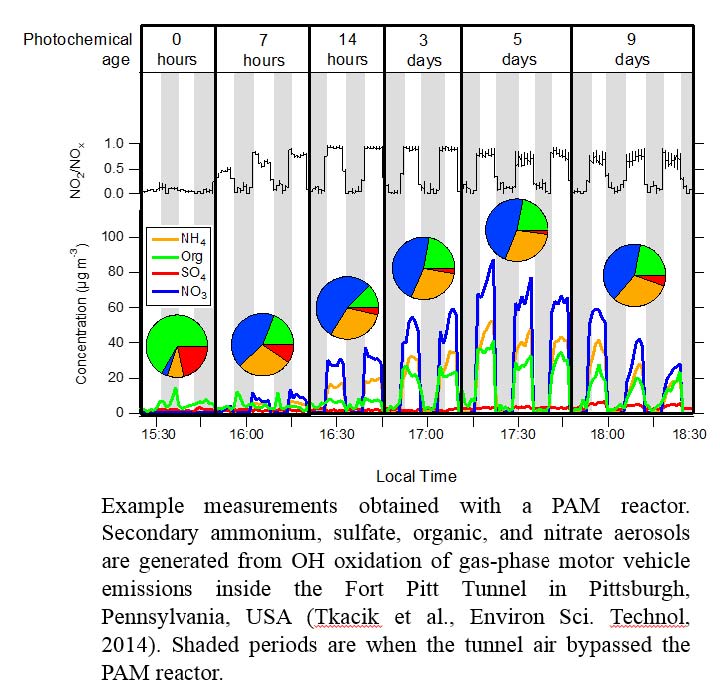

圖3. 利用PAM得到的測量結果。在賓夕法尼亞州匹茲堡Fort Pitt隧道進行的觀測實驗中，排放的氣態污染物在PAM中經OH自由基氧化生成的二次氣溶膠顆粒，包括銨鹽、硫酸鹽、硝酸鹽、有機物?；疑珔^(qū)域所在時間表示隧道內的氣體不經過PAM氧化直接到達測量?jī)x器。
技術指標
- 主要功能: 模擬大氣中氧化反應及粒子生成過程
- PAM反應腔規格: 直徑：22cm，長： 46cm；體積：13.3L
- UV柵格燈: 185nm和254nm
- 氣體流量: 5-20L/min，可調
- OH接觸量: 2*1011到2*1012個分子*cm-3*sec，滯留時長為100秒
- 尺寸、重量: 尺寸[長(cm) x 寬 x 高] 60.96 x 45.72 x 53.34
重量23.14 - 功耗: 最高：160W，110VAC，60Hz或者220VAC，50Hz
- 可選選項: 臭氧反應腔，納分增濕器，RH/T傳感器，自動三通閥，控制和數據記錄軟件
- 所需配件: V燈所需的高純N2載氣，針型閥和流量控制器
工作原理

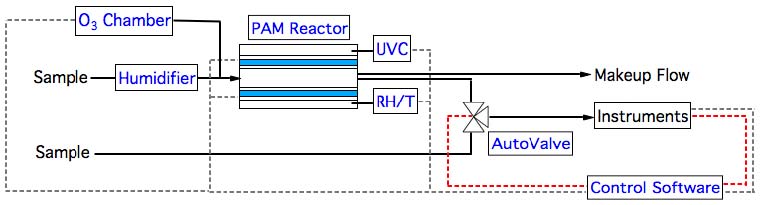

設備結構如下圖所示，主要由進樣口、臭氧發生腔、樣品加濕器、PAM反應器（含兩個UV柵格燈）、狀態檢測探頭以及相應的外部控制軟件構成。
圖3. PAM結構原理圖
設備的運行流程為：壓縮后的室內純凈空氣通過零氣發生裝置，產生零氣后經過一系列過濾裝置（如干燥器、活性炭、一氧化碳吸收器與HEPA過濾器等），處理后的氣體通過一個含有去離子水的玻璃起泡器進行增濕處理，濕度可以通過軟件對流量的控制進行調節，然后用185nm和254nm的紫外光對濕潤和凈化過的空氣進行處理，從而在PAM中生成相應的氧化劑（OH與HO2主要來自于H2O，O3主要來自于O2），通過改變相對濕度和紫外燈的功率能夠控制各種氧化劑所占的比例。
與此同時，含有氣體和氣溶膠粒子的樣品則通過最下面的進氣管道直接進入PAM（可通過閥門控制），持續的氣流能夠提供足夠的滯留時間，使氣相前體物充分氧化成氣溶膠粒子，同時通過PAM腔室的氣流能夠孤立氣溶膠樣品使其不受勢阱的影響。氣相前體物和氣溶膠粒子會在含有高濃度氧化劑的PAM腔室內迅速發生反應，產生新粒子或者生成二次有機氣溶膠。用戶可以根據需要將生成的樣品通入相應設備進行分析研究。
參考文獻
- E. Kang, M. J. Root, D. W. Toohey, and W. H. Brune, Introducing the concept of Potential Aerosol Mass (PAM), Atmos. Chem. Phys., 7, 5727–5744, 2007.
- A. T. Lambe, A. T. Ahern, L. R. Williams, J. G. Slowik, J. P. S. Wong, J. P. D. Abbatt, W. H. Brune, N. L. Ng, J. P. Wright, D. R. Croasdale, D. R. Worsnop, P. Davidovits, and T. B. Onasch, Characterization of aerosol photooxidation flow re?actors: heterogeneous oxidation, secondary organic aerosol formation and cloud condensation nuclei activity measure?ments, Atmos. Meas. Tech., 4, 445–461, 2011.
