儀器概述
Aerodyne公司的痕量氣體激光監測儀系列在大氣成分測量方面具有非常高的時間分辨率（10Hz）和出色的靈敏度，對多種成分靈敏度達ppt量級。一切優異性能均依賴于散光多通道吸收腔本身的高靈敏度。按照激光器數量，ARI痕量氣體監測儀器可以分為TILDAS-mini和TILDAS-dual。
圖1.TILDAS-mini
痕量氣體迷你激光監測儀 (TILDAS-Mini)是一款緊湊的、應用單束激光的痕量氣體測量設備。它在該QC激光系列中體積最小、最經濟實用。通過適當?shù)脑O(shè)置，TILDAS-minis可以測量多種氣體，包括NO, N2O, NO2, NH3, CO, CO2, CH4, C2H6, COS, HCHO, O3 和其它氣體。

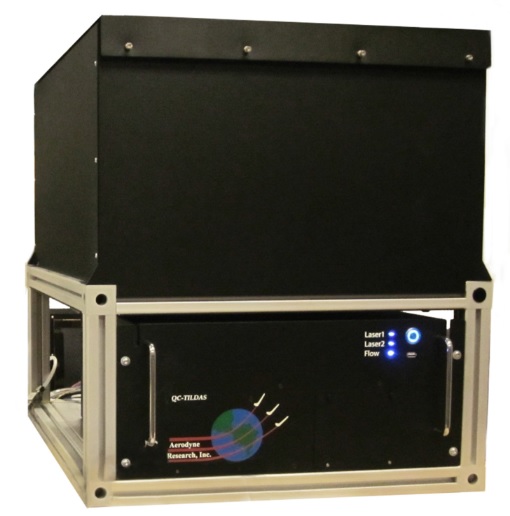

圖2.TILDAS-dual
痕量氣體雙重激光監測儀 (TILDAS-dual)采用了兩重量子級聯激光，可以同時測量多種大氣痕量氣體成分。實際使用中，只有可測量氣體中的部分組合能夠在同一儀器中實現。一般來說，一束激光能夠測量兩種到六種氣體。因此，根據不同的應用，實際上有上百種不同的組合方法。
痕量氣體同位素監測儀(TILDAS-iso)是按照功能分類時一個不同的類別?？蓪崟r測量大氣中13C, 17O, 18O, 2D, 15N 組合的同位素比例。它的精度可以匹美現今所有光學同位素測量設備，且它的外場實時監測結果可與同位素質譜儀的準確表現并肩。
由于TILDAS測量目標氣體可組合的特點，因此建議你在決定之前列出您的需求，并聯系我們。我們?yōu)槟峁┛茖W(xué)的建議和合理的組合。
基本原理
ARI擁有開發應用高端設備進行環境和工業制造研究的長遠歷史。ARI一直努力為研究單位提供高精度的激光光譜痕量氣體成分的監測儀器。高分辨率TILDAS能夠測量痕量氣體的絕對濃度而無需標定氣體，并且能夠排除其它氣體成分的干擾，其中包括水汽。紅外激光技術取得的最新進展推動了量子級聯激光技術的發展，使其在外場觀測使用和站點裝備具有很大優勢。量子級聯激光技術無需低溫液體冷卻，因而可以在室溫條件下運行。而且由于熱電探測器的使用，使TILDAS完全摒棄了液氮。量子級聯激光技術具有很好的模式穩定性和再現能力，大大減少了對操作者的技術要求，并允許總控鍵（TURN-KEY）控制，可以無人職守運行數周。
儀器的基本元件包括專用的量子級聯激光，用于測量N2O-CO2-H2O (2240 cm-1), N2O-CO-H2O (2200 cm-1), NH3 (967 cm-1), CH4-N2O (1271 cm-1)和其它目標氣體成分及其組合。激光器置于密閉真空空間內，利用熱電冷卻，并產生連續激光。儀器安裝的標準激光器件光程為76米、體積為0.5升(備選210米光程的超大內核，體積V=2 L),并有多個吸收通道，工作大氣壓力為30-60Torr。當接入可選的60升/分真空泵時，儀器的響應時間（1/e）小于1秒；而當接入的真空泵達到500升/分時，其響應時間小于0.1秒。電子元件包括激光溫度、電流控制器、計算機數據訪問高速D/A板。儀器配有內置計算機，運行WIN系統和ARI版權的軟件TDLWINTEL，可以控制、訪問、分析。數據訪問頻率在1Hz-20Hz范圍內可以調節。自動背景扣除程序和電磁閥可以切換采樣和零氣，也可以方便用戶定時校準。
運行環境
儀器運行環境溫度要求在 15-35°C 之間。儀器自備有水循環回路系統，用于恒溫光學和電子器件。因而沒有其它的水冷卻要求和低溫液體。
真空泵選擇
儀器要求無油真空泵。用戶可以選擇購買其它廠商或者我們提供的真空泵。對于較低的響應時間要求，建議使用Varian IDP-3, 60 LPM 渦旋真空泵；此型號真空泵提供的響應時間低于1秒。對于較高響應時間要求，建議采用VARIAN model TRISCROLL-300無油渦旋真空泵。此型號真空泵可使用50-60Hz電源，泵速可達300L/min，足以為渦度相關能量測量提供達10Hz連續采樣響應時間。兩種泵均提供自動隔離閥門，防止在斷電的情況下造成光學器件污染。
