儀器概述

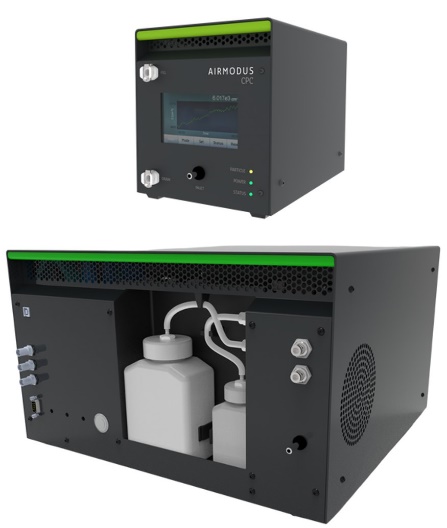

納米核計數器系統（ A12 nCNC ）可以測量超細顆粒物活化粒徑譜分布的高精密度儀器系統，測量粒徑范圍最小達 1 nm。它不僅能夠用于來測量亞微米顆粒物的總數濃度，也能夠用于在線研究 1-12nm 粒子特點和動力學特征。A12 nCNC 由粒子粒徑放大器（PSM2.0）、顆粒物計數器（A30 CPC）和控制軟件三部分組成。A30 既可以作為測量總粒子數濃度的獨立儀器，也可以作為各種氣溶膠測量系統中的檢測器，易于使用和操作，所有設置都可以通過觸摸屏快速調整，觸摸屏還可顯示當前濃度讀數和儀器診斷。粒子粒徑放大器（PSM）也可以與其它粒子計數器結合使用。。
工作原理
經過顆粒物切割器后的氣溶膠樣氣進入PSM，在飽和的二甘醇飽和蒸氣中冷凝長大至直徑約90nm左右的粒子。長大后的粒子進入CPC，二次長大為光學可測量的大粒子并計數。
A12nCNC設有三種操作模式：
- 單通道模式：?jiǎn)蝹€(gè)特定的切割粒徑，用于觀測納米級顆粒物的濃度；
- 步進通道模式：逐個切換用戶設置的數個切割粒徑，用于觀測用戶預設粒徑類型；

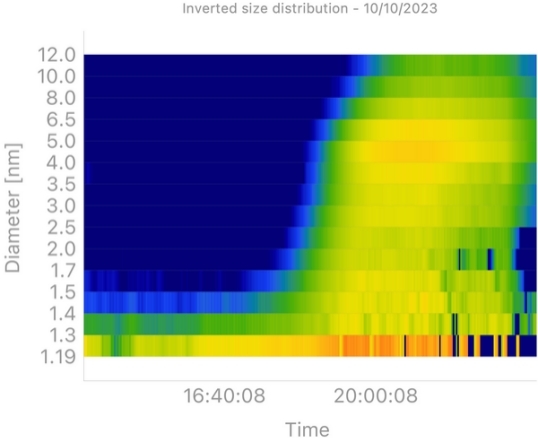

- 掃描模式：在四分鐘內完成對選定粒徑范圍的掃描，給出1-12nm的顆粒物的活化粒徑譜分布。
技術優勢
1. 實時計數；
2. 可用于測量亞微米氣溶膠粒子的總數濃度；
3. 該系統可以設置固定的切割粒徑，以測量該粒徑至 1μm 粒徑段的粒子總數；
4. 可作為極小粒子的指示器，電中性粒子可測；
5. 可將 1-12nm 的粒子分成 1-14 個粒徑段，得到粒子活化譜分布；
6. 實時轉換數據。A12 nCNC 操作軟件包含所有轉換函數，可方便設置超細顆粒物的活化粒徑譜；
7. 監測粒徑小于 12 nm 的粒子時間變化序列，檢測粒子的成核時間及大小，研究粒子的形成與增長過程；
8. 自動進液和排液。
技術指標
1. 測量范圍：1-1000 nm，50%截止粒徑：1.19-12 nm 可選
2. 濃度：0 -100000 #/cm3，A30 CPC 測量濃度可達 500000 #/cm3
3. 采樣流量：2.5 lpm，進入 CPC 的流量為 1 lpm
4. 響應時間：t95 < 2 s
5. 工作液：PSM：二甘醇 (＞99%)；CPC：正丁醇 (>99%)
6. 采樣條件：15-30℃，90-105 kPa，0-95% RH，無冷凝
7. 運輸條件：0-40℃，＜95% RH，無冷凝
8. 外部真空要求：常溫常壓環境時，100 - 350 mbar
9. 外部壓縮空氣要求：常溫常壓環境時，1.5 - 2.5 bar
10. 通信：PSM：RS 232，USB（type B），BNC；
- CPC：RS 232，USB（type B），BNC，RJ45
11. 電源：PSM：輸入：100-240 VAC，50/60 Hz，最大280w；輸出：12 VDC，21A；
- CPC：輸入：100-240 VAC，50/60 Hz，最大100w；輸出：12 VDC，14A
12. 尺寸和重量：PSM：290 x 450 x 465 (高 * 寬 * 深 mm)，17.0 kg；
- CPC：190 x 170 x 250 (高 * 寬 * 深mm) ，4.9 kg
應用范圍
1. 大氣和氣候研究
2. 粒子形成和增長研究
3. 燃燒和發動機排氣研究
4. 納米科技研究
