儀器概述

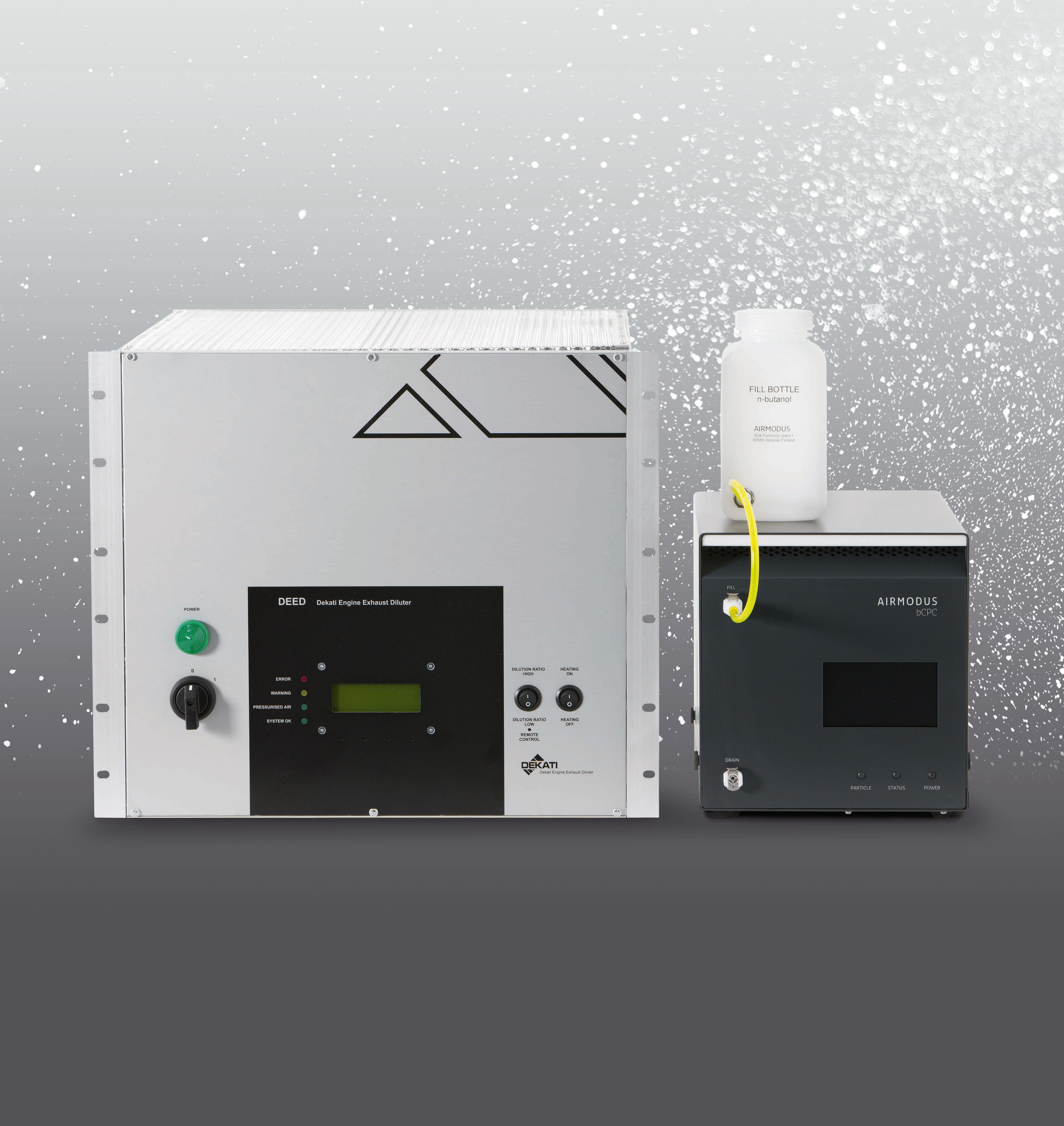

煙氣稀釋檢測系統 DEED-A23由Dekati DEED發動機尾氣稀釋裝置和Airmodus A23CPC組成。兩臺成熟儀器共同為用戶提供可靠精準的直接排放測試，滿足歐5b（國五）/6規定和ISO 8178標準。
根據歐6標準對揮發性粒子去除器（VPR）的規定，DEED對發動機尾氣進行稀釋等嚴格處理，然后將其導入Airmodus A23CPC進行計數（PN）。A23CPC的測量下限（50%計數效率）為23nm，其設計專門用于發動機尾氣例行檢測。
DEED和A23CPC也可以分別獨立運行，并易與其它儀器銜接運行，應用于其它領域的顆粒物檢測。
技術特點
- 符合歐6（UN/ECE-R83 (Rev.5), UN/ECE-R49 (Rev.6)）標準對VPR+PNC的規定。
- 揮發性粒子去除器（VPR）使用固體粒子標定其稀釋因子（PCRF），并使用四十烷烴標定其氣化效率。
- 揮發性粒子去除器（VPR）提供兩個可切換開關：高/低稀釋因子切換（100或1000），加熱與否切換。
- A23CPC的測量下限（50%計數效率）為23nm。
- 測量數濃度高達10000#/cm3，且重合率低于10%且線性響應。
- 自動啟用總散射模式訂正，允許PNC中濃度達到100000個/cm3。
- A23CPC符合對計數效率的規定：Dp50% (±12%) = 23 nm ± 1 nm，Dp>90% = 41 nm ± 1 nm。
- 揮發性粒子去除器（VPR）中持續穩定的稀釋因子，粒子計數器（PNC）中限流孔控制穩定的進樣流量。
- 實時顯示粒子數量濃度。
- 專用數據采集軟件。
- 通信接口：USB, 網線，RS-232。
- 可編程電壓輸出，可用于控制其它儀器。
系統配件
- 采樣管線，以連接DEED和A23CPC；
- 正丁醇儲液瓶和廢液瓶；
- 2個電源線，1個RS232，1個USB，1個BNC；
- DEED進氣和出氣接口，尾氣接口和高壓空氣接口；
- A2X控制軟件；
- 標定報告和說明書。
可選附件
- DEED-150取樣探頭，可將DEED-A23直接接入排氣管；
- DEED-300高壓過濾器；
- 用于產生稀釋氣體的加壓空氣清潔干燥系統；
- 可選催化脫附裝置，可安裝于DEED氣化腔內；
- A23CPC可與A10PSM粒徑放大器聯用，檢測粒徑可至1nm；
- 可用A20CPC替換A23CPC，切割粒徑降至5nm（可按要求設置為5-10nm）；
- 抽氣泵。
結構與原理

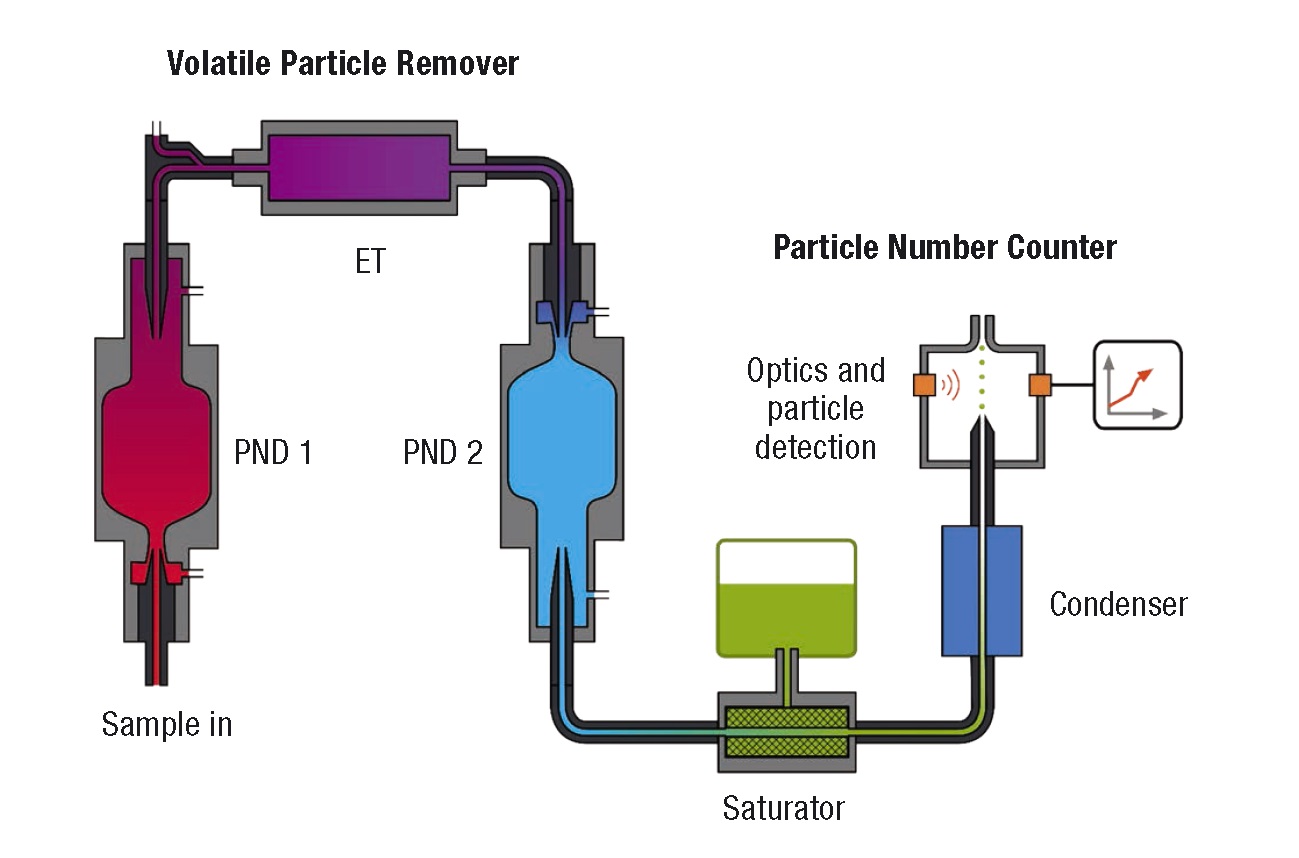

揮發性粒子去除器（VPR）包含取樣稀釋裝置（粒子數量稀釋裝置：初級粒子數量稀釋裝置PND1和次級粒子數量稀釋裝置PND1）和粒子蒸發裝置（蒸發管ET）。粒子數量稀釋裝置（PND）類似Dekati的噴射稀釋器（Ejector Diluter），擁有不銹鋼全固定式結構?？商峁╅L期運行所需的穩定性，并簡化了整個系統，易于操作。另外，PND2前配備的粒子稀釋裝置可以選擇運行，用于調節稀釋因子。
粒子數量濃度（PNC）測量單元（A23CPC）用于測量氣體中固態和液態的粒子數濃度，其測量粒徑范圍為23nm-2.5μm。工作液采用正丁醇。當飽含正丁醇的熱空氣被冷卻時，顆粒物表面會凝結正丁醇而長大，隨之進入顆粒物計數器檢測粒子數量濃度。
設備參數
| VPR: DEED | |
|---|---|
| 運行條件： | 溫度：15-35℃，濕度：0-90%，無凝結。 |
| 稀釋因子： | ~100（使用低DF），~100-1000（選用高DF，可設置） |
| 氣化管溫度： | 300-400℃ |
| 氣化效率： | UN/ECE-R83 (Rev.5), UN/ECE-R49 (Rev.6) |
| 粒子濃度稀釋因子： | UN/ECE-R83 (Rev.5), UN/ECE-R49 (Rev.6) |
| 高壓空氣： | 120SLPM@3bar |
| 進樣流量： | 約5LPM |
| 稀釋樣品供應流量： | 0-40LPM |
| 尺寸，重量： | DEED:9U高，可放入19英寸支架；35千克 |
| 電源： | 90-240 V, ~2 kW |
| PNC: A23 CPC | |
|---|---|
| 粒徑范圍： | 23 nm – 2.5 μm, Dp50% = 23 nm |
| 濃度范圍： | 0 – 100 000 #/cm3；在單顆粒模式下，最高測量數濃度可達10000#/cm3，且重合率低于10%；更高濃度時，自動啟用總散射模式訂正 |
| 誤差： | <0.01 #/cm3 |
| 響應時間： | t90 < 3 s |
| 進樣流量： | 1LPM標稱流量 |
| 工作液體： | 正丁醇 |
| 軟件： | Airmodus A2X 在線數據采集軟件（適用于Microsoft? Windows?平臺） |
| 外接壓力： | 100 - 400 mbar 大氣常壓（或<40%進樣口壓力） |
| 尺寸，重量： | H260 x W230 x D400 mm，10.5 kg |
| 電源： | 100 - 240 VAC, 峰值功率：320 W |
