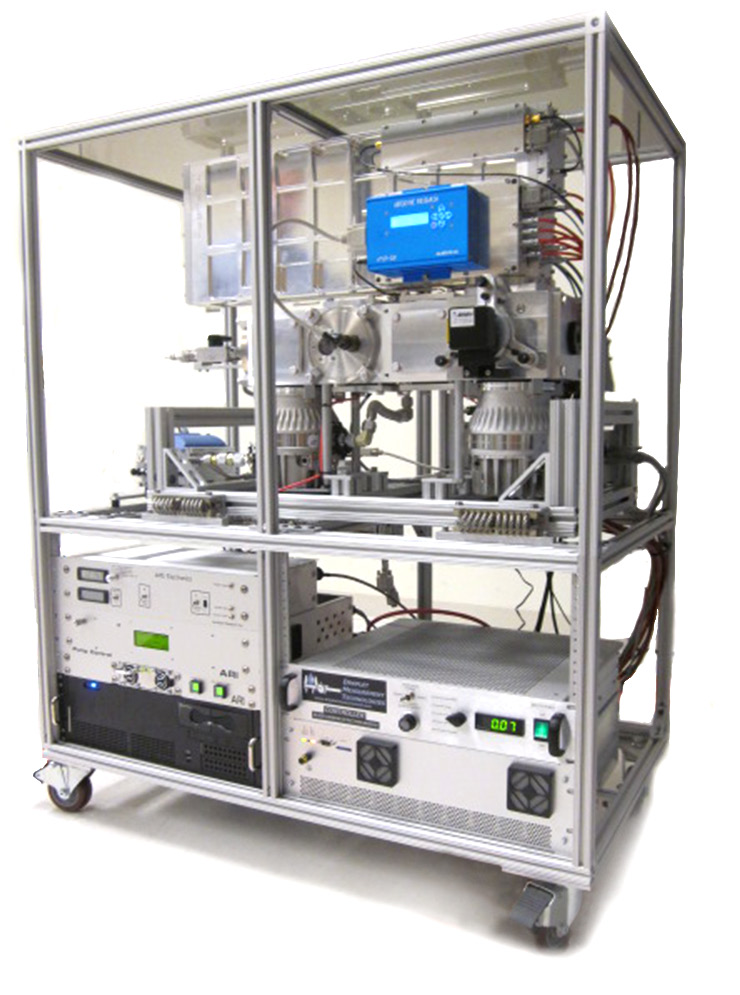

儀器概述
黑碳?xì)馊苣z質譜儀（英文名：Soot Particle - Aerosol Mass Spectrometer，英文縮寫：SP-AMS）是由位于美國馬薩諸塞州比爾瑞卡市（Billerica, MA, USA）的“飛行器研究”公司（Aerodyne Research, Inc.）制造。通過激光剝離、熱力氣化和質譜分析技術，該儀器能夠?qū)?0.04 - 1.0 微米的氣溶膠中的黑炭和化學組成進行實時、在線測量，具有高精確性、高分辨率和高靈敏度等特點。飛行器研究公司制造的“黑碳?xì)馊苣z質譜儀”是目前世界上唯一能夠?qū)崟r(shí)、定量地分析和測量氣溶膠黑炭和化學組成的商用儀器?？砂惭b在汽車、船舶、飛機等平臺上研究氣溶膠的粒徑分布和化學組成。
技術指標
| 檢出限 (1分鐘積分,3σ): | V-模 | W-模 | |
| (黑炭) | 30 ng·m-3 | --- | |
| (有機物) | 60 ng·m-3 | 320 ng·m-3 | |
| (硫酸鹽) | 6 ng·m-3 | 64 ng·m-3 | |
| (硝酸鹽) | 3 ng·m-3 | 32 ng·m-3 | |
| (銨 鹽) | 58 ng·m-3 | 640 ng·m-3 | |
| 質量分辨率(m/Δm)： | 2500 | 5000 | |
| 質量范圍(m/z)： | 1 - 1200 | 1 - 1200 | |
| 時間分辨率： | 可調數據報告間隔，通常選用1-5分鐘 | ||
| 每秒高達100個質譜 | |||
| 每秒高達150個空氣動力學粒徑譜 | |||
| 采樣流量： | 0.085 lpm (體積流速) | ||
| 操作壓力： | 環境壓力 | ||
| 氣溶膠粒徑范圍： | 40nm - 1μm（空氣動力學粒徑） | ||
| 軟件： | 常規數據采集和分析，可用PMF模型解析有機物部分 | ||
| 尺寸/重量： | 104.14 cm x 83.82 cm x 134.62 cm, 175 kg | ||
| 電源/能耗： | 220VAC/50Hz ; 600 W | ||
技術優勢
標準配置
- 1臺高分辨率飛行時間質譜儀
- 1個1064 nm Nd: YAG激光器
- 1個標準氣溶膠采樣口
- 1個氣溶膠斷續裝置馬達
- 1個真空箱
- 5個渦輪真空泵
- 1臺數據采集工作站
- 1套數據采集和儀器控制軟件（最新版）
- 1套數據分析軟件（最新版）
- 1個儀器和電子系統安裝架
- 1個定制可重復使用的儀器運輸箱
結構原理
圖 1. 黑碳?xì)馊苣z質譜儀結構原理圖
主要用途
- 在線測量環境大氣中黑碳?xì)馊苣z的質量和粒徑分布
- 氣候變化和空氣質量研究和燃燒排放監測和源特征分析
- 測量氣溶膠黑炭、硫酸鹽、硝酸鹽、銨鹽、氯鹽和有機物
- 在經濟的移動平臺上 (如搬運車、小型飛機)測量微小氣溶膠的高時間分辨率的變化特性。
- 實驗室里診斷氣溶膠的物理和化學特性。
參考文獻
- Onasch, T. B.; Trimborn, A.; Fortner, E. C.; Jayne, J. T.; Kok, G. L.; Williams, L. R.; Davidovits, P.; Worsnop, D. R. Soot Particle Aerosol Mass Spectrometer: Development, Validation, and Initial Application. Aerosol Science and Technology 2012, 46, 804–817.
- P. Massoli, E. C. Fortner, M. R. Canagaratna, L. R. Williams, Q. Zhang, Y. Sun, J. J. Schwab, A. Trimborn, T. B. Onasch, K. L. Demerjian, C. E. Kolb, D. R. Worsnop, J. T. Jayne. Pollution gradients and chemical characterization of particulate matter from vehicular traffic near major roadways: Results from the 2009 queens college air quality study in NYC. Aerosol Science and Technology, 46, 1201-1218, 2012.
- C. D. Cappa, T. B. Onasch, P. Massoli, D. R. Worsnop, T. S. Bates, E. S. Cross, P. Davidovits, J. Hakala, K. L. Hayden, B. T. Jobson, K. R. Kolesar, D. A. Lack, B. M. Lerner, S.-M. Li, D. Mellon, I. Nuaaman, J. S. Olfert, T. Petäjä, P. K. Quinn, C. Song, R. Subramanian, E. J. Williams, R. A. Zaveri. Radiative absorption enhancements due to the mixing state of atmospheric black carbon. Science, 337, 1078-1081, 2012.
