儀器概述
顆粒物聚集采樣器(Spot Sampler?，Series 110B aerosol particle collector)是用于收集5nm ~ 10μm的顆粒物采樣器。該儀器由一根芯橫跨三個溫度不同的區域，形成一根溫和的三級生長管，使氣溶膠顆粒物進入收集器后暴露在過飽和的水蒸氣環境中，并冷凝長大，最后被捕集到采集盤或采集瓶?jī)?nèi)。該采樣器收集效率高于90%，并能保持生物的活性。點擊觀看 視頻介紹。
工作原理

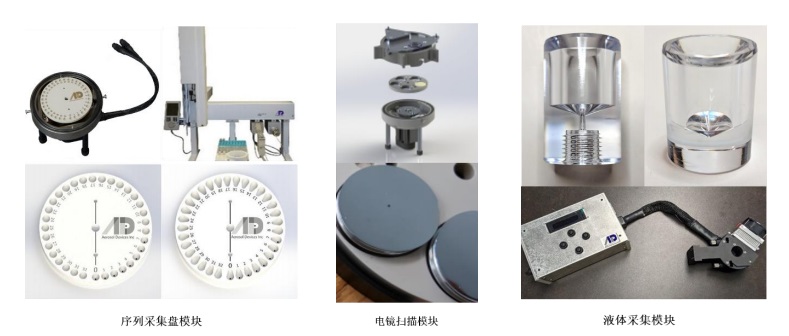

Spot Sampler?的冷凝生長管被水浸濕，并橫跨三個溫度不同的區域：樣本調適區、顆粒物成長區和低溫調節區。樣本調適區使樣氣變成受控的氣溶膠流，使氣流所處的環境獨立于進入的樣品流條件。進入顆粒物成長區以后，芯內的水被加熱成水蒸氣，為通過入口樣本調適區的較冷粒子創造過飽和條件，使其活化長大，顆粒物被有效地放大成近3μm的水滴。然后進入低溫調節區，顆粒物繼續長大，同時氣流溫度降低，多余的水汽被回收到較冷的芯內。被水包裹的顆粒物最后被溫和地采集到序列采集盤或液體采集瓶?jī)?nèi)（如下圖）。在序列采集盤上，樣品會在每個孔內形成一個干燥的、直徑約為1毫米的斑點。收集的樣品可直接放置在自動進樣器上進行分析檢測?；蛘?，由水包裹的顆粒物進入裝有約0.5毫升液體的小瓶中。
技術優勢
- 對顆粒物的收集效率高，無顆粒物反彈。序列采集盤采集時，對5nm~2.5μm顆粒物的收集效率高于95%；液體采集時，對5nm~10μm顆粒物的收集效率高于90%
- 對氣流的短時間加熱使易揮發性組分的損失最小化，減少了熱分解并保持微生物活性
- 序列采樣，自行設置采樣時間
- 使樣品濃縮沉積，提高了分析靈敏度
- 自動化的樣品處理減少了單調又費事的樣品準備時間
應用
- 生物氣溶膠采集：捕捉活性生物、傳染病傳播、基因組保存
- 環境采樣：空氣質量研究、健康影響、職業健康、氣候研究、生物質燃燒
- 半導體：納米顆粒污染
- 氣溶膠物理化學研究
技術指標
- 粒徑范圍：序列采集盤采集：5nm ~ 2.5μm；液體采集：5nm ~ 10μm
- 采集效率：序列采集盤收集：>95%；液體收集：90%
- 工作液：純凈水/過濾水
- 采樣流量：1.0-1.5 L/min（用戶可調）
- 樣品條件：0-40℃, 無腐蝕
- 通信接口：USB（采樣參數和儀器狀態）
- 運行環境：溫度：10-35℃；濕度：10-95%
- 尺寸：50cm (H) x 30.5cm (W) x 25.5cm (D)
- 重量：生長管單元：6.8 kg; 序列采集模塊：1.1 kg; SEM序列采集模塊：1.1kg; 液體采集模塊：0.1kg
- 電源：90-264 VAC / 47-63 Hz; 12 VDC, 15A
- 可選組件：入口旋風分離器：選擇進入采樣器的氣溶膠粒徑上限；液位控制器：與液體采樣模塊結合，實現24小時連續液體采樣
參考文獻
- Eiguren-Fernandez, A., N. Kreisberg and S. Hering. (2017) An On-line Monitor of the Oxidative Capacity of Aerosols (o-MOCA), Atmos. Meas. Tech., 10, 633-644, doi:10.5194/amt-10-633-2017
- Hering, S., Lewis, G., and Spielman, S. (2014) Moderated, Water-Based Condensational Particle Growth in a Laminar Flow, Aerosol Science Technology, 48, 401-408, 2014.
- Noblitt, S. D., Lewis, G. S., Liu, Y., Hering, S. V., Collett, Jr, J. L., Henry, C. S. (2009) Interfacing microchip electrophoresis to a growth tube particle collector for semi-continuous monitoring of aerosol composition,” Analytical Chemistry, 81, 10029-10037.
