儀器概述
長飛行時間氣溶膠質譜儀通過熱力氣化和電子碰撞電離,超高分辨質譜儀檢測，該儀器能快速、實時、定量地分析粒徑界于0.04-1.0微米氣溶膠中非高熔點（200-900℃）物質的化學組成和飛行動力學等效直徑。它能夠連續、快速地測量所有樣本粒子的質譜。該設備采用長型質譜儀，具有超高分辨率特性，最高質量高分辨率可達8000 M/ΔM，同時儀器還有快速響應特性，響應速度可達100Hz，可用于氣候變化、空氣質量、氣溶膠化學組分分析以及環境監測與粒子來源解析等研究。
儀器實物

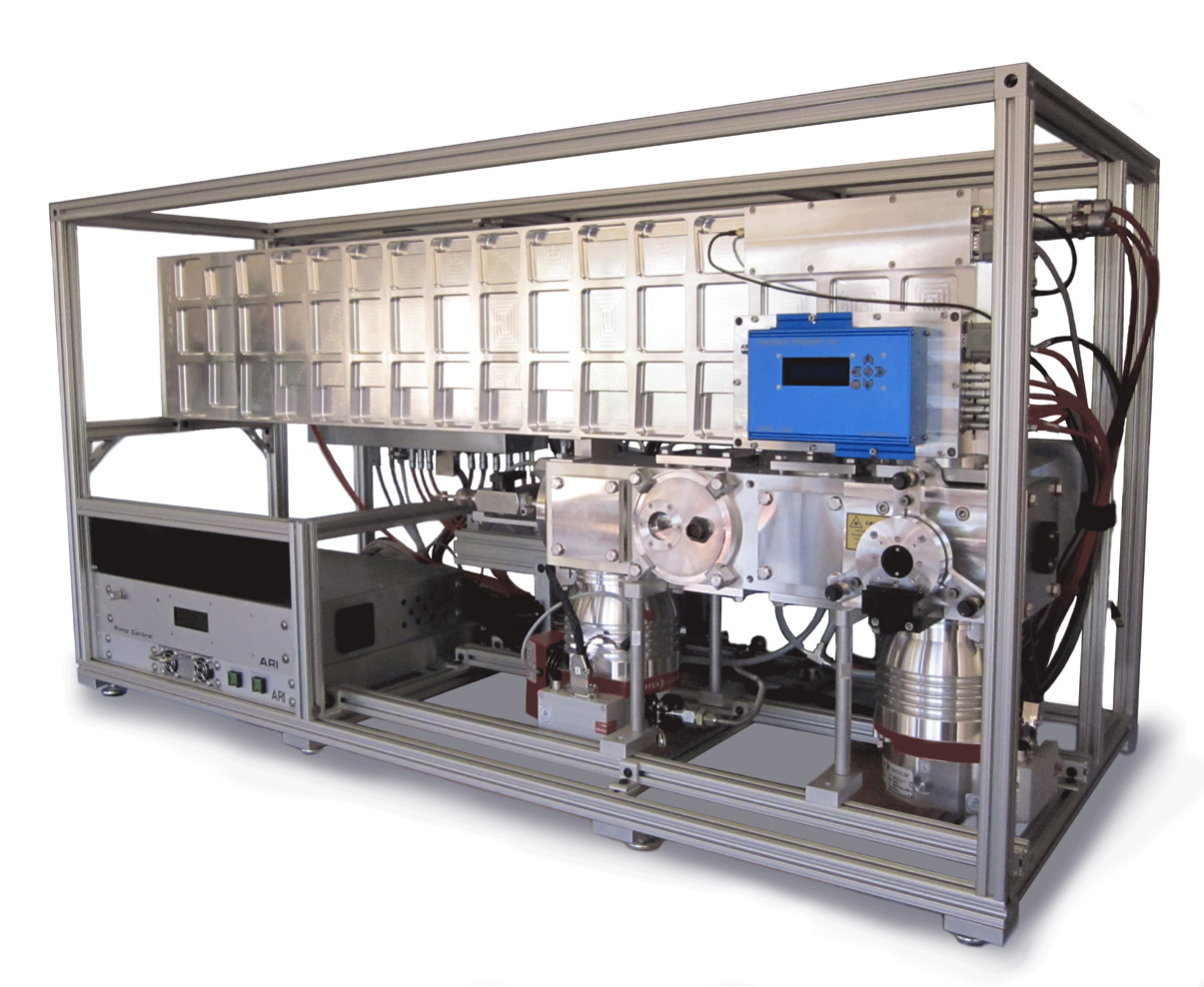

圖1. 長飛行時間氣溶膠質譜儀
應用范圍
- 測量環境大氣中氣溶膠的質量和粒徑分布
- 氣候變化與空氣質量研究；
- 有機氣溶膠定量與分析；
- 實驗室里診斷氣溶膠的物理和化學特性；
- 描述燃燒源中排放物的特性；
- 測量氣溶膠硫酸鹽、硝酸鹽、銨鹽等的渦度相關通量和沒有降水過程時有機物的沉降通量；
- 實驗室里診斷氣溶膠的物理和化學特性；
- 分析氣溶膠供給系統（例如定量的藥物吸入器）中不同大小顆粒物的化學成分；
- 氣溶膠來源解析
技術指標
- 具有超高分辨率,可達8000 M/ΔM，遠高于同類設備；
- 實現對氣體和粒子地有效分離；
- 快速響應，質譜響應達100Hz；
- 能夠?qū)蝹€(gè)粒子譜進行測量；
性能展示

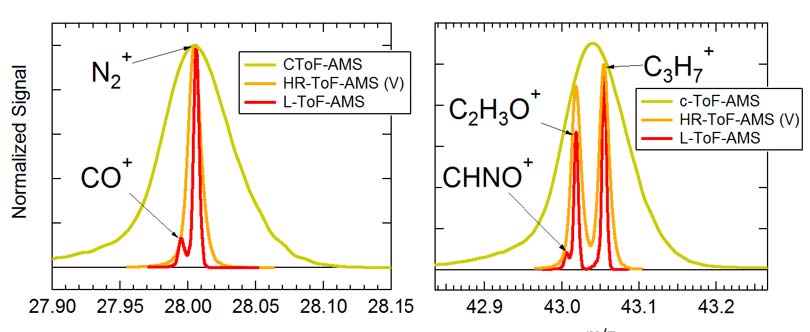

圖2. 峰形與其它質譜儀的對比

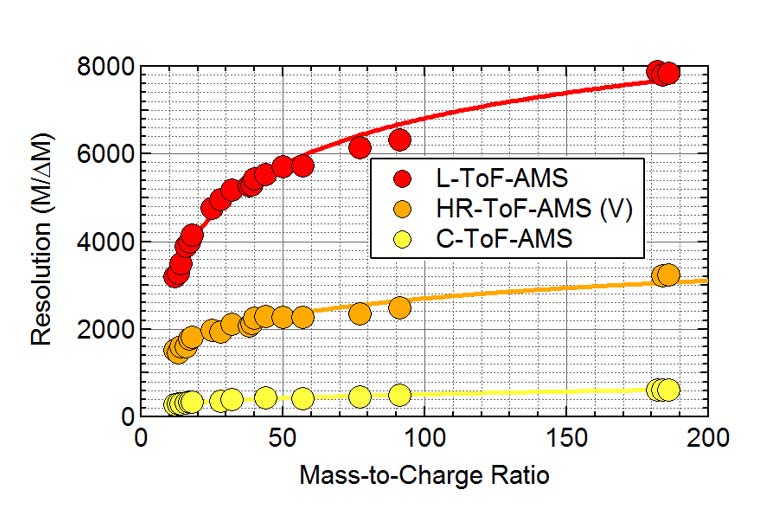

圖3. 在不同質荷比的分辨率與其它質譜儀對比
可選部件：
- 氣溶膠光散射檢測模塊：光散射檢測模塊提供粒徑 >200nm 粒子的相關參數，如粒子密度和氣溶膠粒子混合狀態（內混/外混）。此模塊可以安裝于四極桿氣溶膠質譜儀和飛行時間氣溶膠質譜儀；當與飛行時間氣溶膠質譜儀結合使用時，可以真正測量到單個氣溶膠的質譜。
- 黑碳檢測模塊：黑碳檢測模塊由本公司與粒子測量公司（Droplet Measurement Technologies）聯合開發。模塊采用連續工作的1064nm 內腔激光器。含有黑碳的粒子（或者其它可吸收物質）會在 AMS 的離子化室內汽化。除了標準AMS 所測量的組分外，還可以檢測碳簇（包括富勒烯）。此模塊兼容所有型號的 AMS。
- 負離子測量模塊（飛行時間質譜）：負離子檢測模塊選擇性地檢測穩定的負離子，如硫酸鹽、硝酸鹽、羧酸等。靈敏度相比電子碰撞電離低1000。此模塊通過控制軟件可與標準的電子 撞擊電離模塊交互使用，并可用于其它產生負離子的電離系統。此模塊只兼容ToF 質譜系統。
- 以上部件可以安裝在現有的氣溶膠質譜儀上，但總體目標是增強粒徑、化學組成和氣溶膠粒子密度的快速實時測量能力。
- 熱力熔蝕系統(TDS)：熱力熔蝕系統可以輔助檢測揮發性有機氣溶膠。熱力熔蝕系統只對氣溶膠樣品進行前處理，可用于所有型號的AMS 自動采樣系統和其它氣溶膠采樣系統。該部件可以獨立運行，與其它測量?jī)x器聯用。
- 二次顆粒物氧化生成反應器(PAM)：二次顆粒物氧化生成反應器通過準確控制溫度、相對濕度、氧化劑濃度與相互比例等參數，在反應腔內產生一個已知的高氧化環境，能夠以分鐘為時間分辨率模擬大氣環境中氣體前體物生成的氧化過程。該設備還能夠與許多氣溶膠觀測設備搭配使用，是一次氣溶膠非均相氧化研究與二次氣溶膠生成研究的重要工具。
