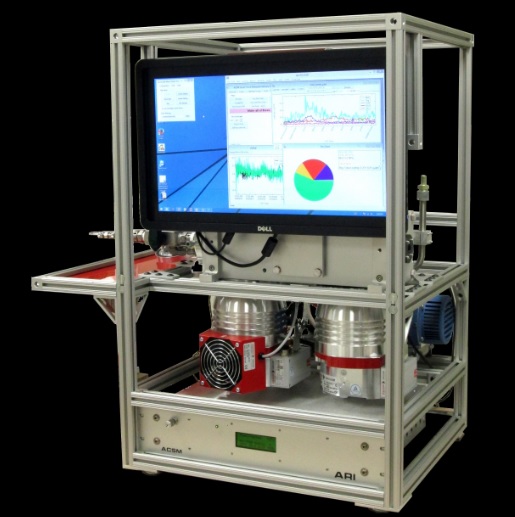

ACSM
基于與氣溶膠質譜儀（Aerodyne-AMS）相同的技術開發的氣溶膠化學組分在線監測儀(ACSM) 舍去了氣溶膠質譜儀的粒徑篩選功能，并采用商業級的四極桿質譜儀，相對而言體積小、價格低、維護簡單、易于操作，使其更適用于長期無人照看的日常監測應用。
新版的ACSM可以測量PM2.5的化學組成，并可以實時輸出常用格式（.csv，.dat）的化學組分濃度數據和儀器狀態參數。便于數據上傳到監測平臺，更為簡潔方便。
mini-AMS
CToF-miniAMS是在HToF-AMS的濃縮版，保留了AMS的粒徑篩選功能和C-ToF的質荷比測量區間和分辨率，但是真空系統采用Pfeiffer的SplitFlow(TM) Pump，極大地減小了AMS的體積和重量，更加適用搬運和維護，價格相對便宜。

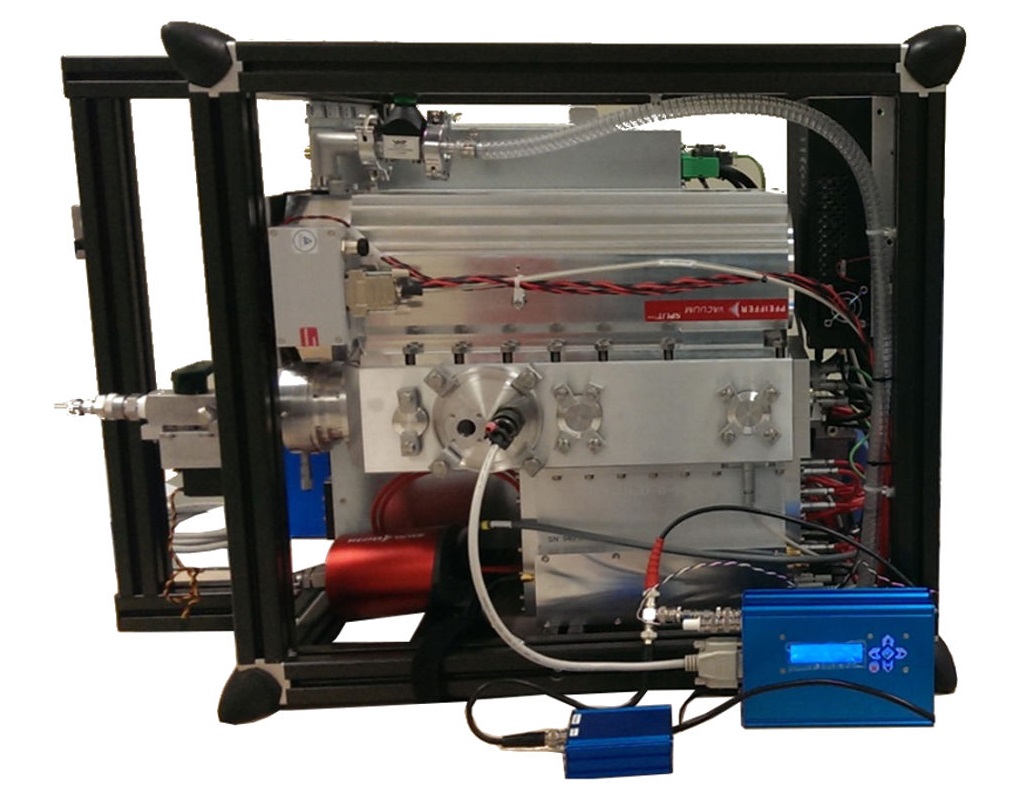

圖5. CToF-miniAMS
AMS
氣溶膠質譜儀由位于美國馬薩諸塞州比爾瑞卡市（Billerica, Massachusetts, USA）的"飛行器研究公司"（Aerodyne Research, Inc.）制造。它采用分粒徑采樣技術和質譜技術，是目前能夠定量、實時地分析和測量氣溶膠化學組分的質量濃度及其粒徑分布的商用氣溶膠質譜儀。該儀器被廣泛安裝在觀測站點、移動實驗室、船舶和飛機平臺；目前已經有超過200 臺AMS 應用于工業生產、科研單位和政府部門。
根據安裝部件的不同，氣溶膠質譜儀可以分為多種機型，目前使用廣泛的主要為

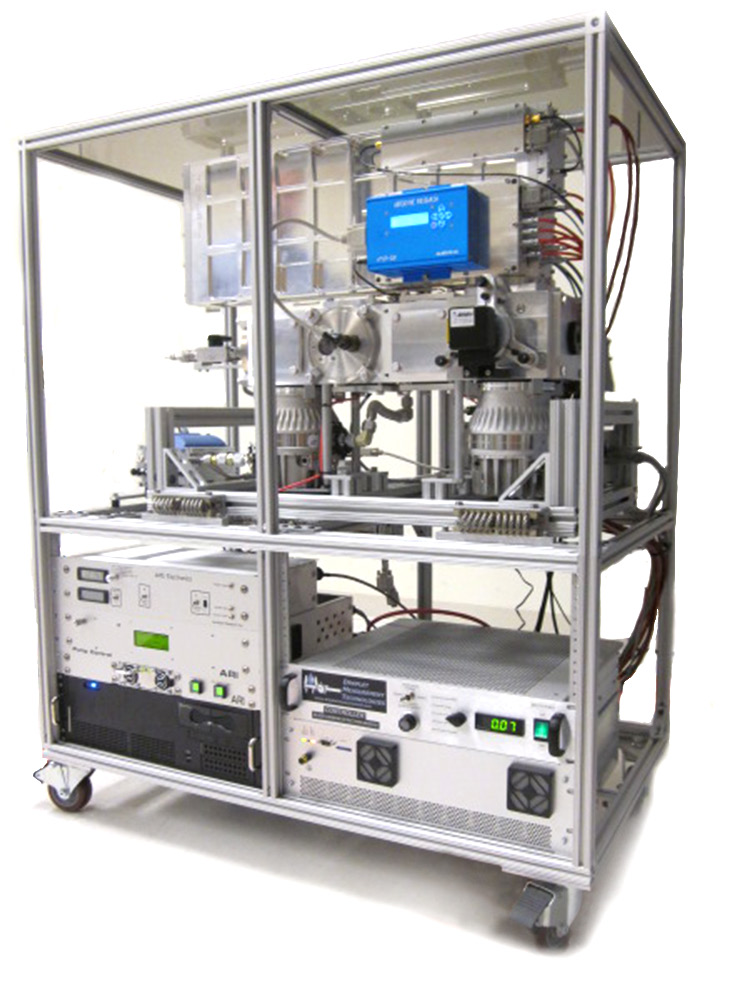

圖2.高分辨率飛行時間氣溶膠質譜儀（嵌入黑炭模塊）
可選部件：
- 熱力熔蝕系統(TDS)：熱力熔蝕系統可以輔助檢測揮發性有機氣溶膠。熱力熔蝕系統只對氣溶膠樣品進行前處理，可用于所有型號的AMS 自動采樣系統和其它氣溶膠采樣系統。該部件可以獨立運行，與其它測量儀器聯用。
- 二次顆粒物氧化生成反應器(PAM)：二次顆粒物氧化生成反應器通過準確控制溫度、相對濕度、氧化劑濃度與相互比例等參數，在反應腔內產生一個已知的高氧化環境，能夠以分鐘為時間分辨率模擬大氣環境中氣體前體物生成的氧化過程。該設備還能夠與許多氣溶膠觀測設備搭配使用，是一次氣溶膠非均相氧化研究與二次氣溶膠生成研究的重要工具。
應用范圍
- 氣候變化和空氣質量研究；
- 有機氣溶膠定量分析：分離并定量分析有機組分，包括HOA（碳?xì)溆袡C(jī)氣溶膠，主要為一次燃燒排放）和OOA（氧化氣溶膠，為二次氣溶膠主要來源）；
- 可安裝于車、船和飛機等監測平臺實施移動觀測；
- 可以滿足煙霧研究高達100Hz 的快速響應要求；
- 煙霧箱試驗研究；
- 燃燒源排放監測和源特征分析；
技術指標
| 質譜儀類型 | 檢測限 (ng·m-3) | 質量分辨率 (m/Δm)： | 質量范圍 (m/z)： |
| Q-AMS | 32 | 300 | 1 - 300 |
| C-ToF-AMS | 1.2 | 800 | 1 - 1000 |
| CToF-miniAMS | 1.2 | 800 | 1 - 1000 |
HR-ToF-AMS SP-AMS |
2.9 | 2500 | 1 - 1200 |
HR-ToF-AMS SP-AMS |
32 | 5000 | 1 - 1200 |
L-ToF-AMS LToF-SP-AMS |
8000 | 1 - 1200 | |
| 檢出限為1分鐘積分，3σ；且依化學成分而變化。表中所列為硝酸鹽的檢測限（大約有機物為其10倍，硫酸鹽為其2倍，銨鹽為其20倍 ），其它成分檢測限詳見各類型儀器章節。 | |||
工作原理

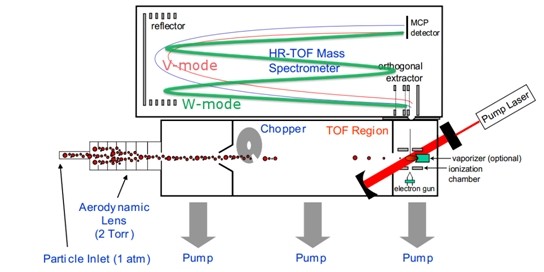

圖6.AMS的工作原理圖
美國飛行器公司（Aerodyne）制造的氣溶膠質譜儀（Aerodyne Aerosol Mass Spectrometer，AMS）應用高真空（10-5 Torr）和質譜技術，以及最新的氣溶膠采樣技術，能夠?qū)崟r(shí)在線分析亞微米（Dp: 40-1000nm）氣溶膠顆粒中化學組分的含量及其粒徑分布特征。AMS的主要結構分為三部分（如圖所示）：1. 氣溶膠進樣部分；2. 氣溶膠粒徑篩選部分；3. 化學組分檢測部分。
氣溶膠質譜儀使用動力學透鏡采集亞微米粒徑的氣溶膠粒子，并聚焦成直徑大約為百微米級的氣溶膠束。氣溶膠束中的粒子在到達恒溫為600℃的高溫爐時，其中的非難熔性物質被瞬間氣化。氣化的物質經過電子轟擊電離后，再送入質譜儀進行分析。
AMS 的貢獻
自2000年 Aerodyne 的第一臺質譜儀問世以來，已經被應用于各高端科研領域，并發表領先科技論文 900 多篇，為推動氣溶膠研究的進步做出了重要的貢獻。在中國大陸 AMS 觀測應用方面，北京大學胡敏博士、北京大學深圳研究院何凌燕博士和黃曉鋒博士、中國氣象科學研究院大氣成分研究所孫俊英博士和張養梅博士取得豐碩的成果，完成數個研究項目，并撰寫了數十篇科技論文。

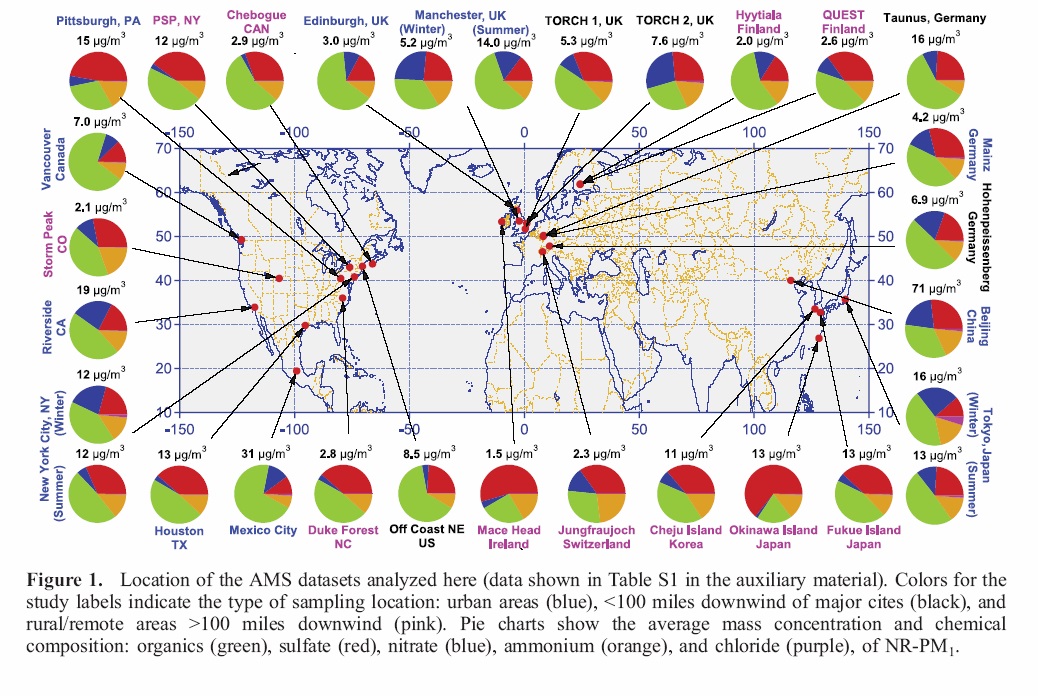

圖7. Zhang et al. 2007文章所用數據來源。
